Przykładowa specyfikacja na kino domowe i multiroom (najwyższej klasy)

Poniżej opisujemy propozycję kina domowego i systemu multiroom opartą o najwyższej jakości integrację systemów KNX/EIB i CRESTRON. Pozwala to z jednego przycisku/panela sterować oświetleniem, ogrzewaniem, roletami oraz wybierać utwory z wyświetlonej listy. Obecnie jesteśmy najprawdopodobniej jedyną firmą w Polsce mającą certyfikaty uprawniające do realizacji obu wymienionych systemów i ich zaawansowanej integracji.


Konfiguracja systemu


System multiroom, jaki proponujemy umożliwia słuchanie muzyki w 20 pomieszczeniach tak, by każdy z domowników mógł słuchać/oglądać czego innego. Sterowanie nie ogranicza się do wybrania źródła dźwięku i zmiany utworu na kolejny/poprzedni, jak to jest w typowych systemach Multiroom. Nasza propozycja daje dodatkową możliwość wyszukania i wybrania konkretnego utworu określonego wykonawcy oraz tworzenia własnych list „ulubionych” i kolejki odtwarzania. Wszystko to na dotykowym ekranie LCD wyświetlającym listy utworów/wykonawców/ gatunków muzycznych.

Jako źródła muzyki proponujemy podwójny tuner radiowy, podwójny serwer plików MP3, iPod, odtwarzacz CD, oraz inne, jakie będą chcieli Państwo dodać).

Mając na względzie Państwa oczekiwania, by wszystkie urządzenia były jak najmniej widoczne, proponujemy głośniki multiroom o mocy 45W, wbudowane w sufity. Natomiast w pokoju kinowym proponujemy głośniki wysokiej klasy o mocy 150W, wbudowane w ściany oraz wysokiej klasy projektor i ekran.


Wykaz stref audio (multiroom)

0,01 – Pokój TV (kinowy) (panel dotykowy przenośny)
0,01 – Winiarnia (panel dotykowy ścienny)
0,02 – Hol (słychać to, co w winiarni)
0,08 – Kuchnia (panel dotykowy ścienny)
0,04 – Pralnia (przycisk ścienny)
1,04 – Pokój dzienny (panel dotykowy przenośny)
1,05 – Garderoba (przycisk ścienny)
1,11 – Salon (panel dotykowy ścienny)
1,10 – Jadalnia (słychać to, co w salonie)
1,12 – Salonik (słychać to, co w salonie)
1,15 – Rekreacja (wodoodporny pilot radiowy)
1,19 – Siłownia (panel dotykowy ścienny)
1,20 – Łazienka (przycisk ścienny)
2,02 – Sypialnia główna (pilot uniwersalny dotykowy)
2,03 – Łazienka (przycisk ścienny)
2,05 – Pokój dziecięcy (panel dotykowy ścienny)
2,10 – Rekreacja (panel dotykowy ścienny)
2,13 – Sypialnia III (panel dotykowy ścienny)
2,11 – Łazienka (przycisk ścienny)
2,15 – Sypialnia II (panel dotykowy ścienny)


Proponowane panele sterujące

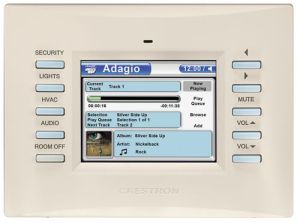

Widocznymi elementami w pokojach są panele z dotykowym ekranem o przekątnej 3,6” (na ścianach pomieszczenia głównego w danej strefie). Można na nich oglądać obraz z kamer lub videodomofonu, są wyposażone w głośniczki.

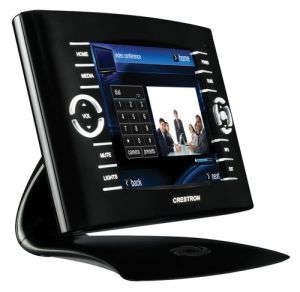

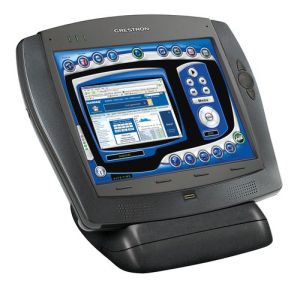

W pokoju TV (kino) i dziennym proponujemy większe 8,4″ bezprzewodowe panele, stojące np. na stolikach. Panele, jakie proponujemy mają jakość obrazu zbliżoną do laptopa – bardzo dobry kontrast i rozdzielczość (można na nich oglądać obraz z kamer lub videodomofonu, są wyposażone w głośniki stereo).











Dzięki panelom możemy w prosty sposób sterować każdą funkcją systemu Audio/Video, mamy podgląd z kilkunastu kamer rozmieszczonych wokół domu, możemy zobaczyć gościa czekającego przed bramą na posesję, sterować dowolną lampą/roletą, a także korzystać z Internetu i poczty elektronicznej.

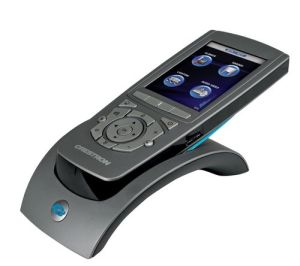

W sypialni głównej proponujemy dotykowy pilot uniwersalny, mający możliwości podobne do dużych pilotów, ale będący bardziej poręcznym, gdy leży się w łóżku.

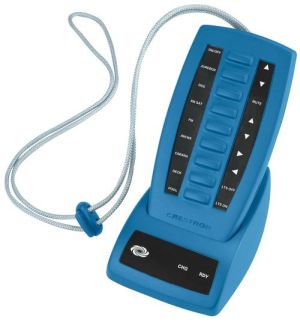

W pomieszczeniu mokrym, jakim jest jacuzzi proponujemy jedyny na świecie pilot pływający, całkowicie odporny na wodę. Może być zanurzany.

Jego 9 podwójnych klawiszy pozwala na komfortowe sterowanie muzyką, a także np. oświetleniem, roletami itp.














Wykaz urządzeń w pomieszczeniach
UrządzenieLiczbaCenaWartość nettoWartość brutto

0 – Pomieszczenie ogólne  936 €1 002 €
Montaż osprzętu3602,60 €936,00 €1 001,52 €
0,01 – Winiarnia   2 105 €1 001,52 €
Głośnik sufitowy 45W Ci 160.2QS2269,00 €538,00 €575,66 €
Panel 3,6″ ścienny11 263,84 €1 263,84 €1 352,31 €
Panel 3,6″ ścienny – puszka do ścian z cegły152,36 €52,36 €56,03 €
Termostat (z portem)1250,80 €250,80 €268,36 €
0,01 – Pokój TV   25 577 €27 367 €
Ekran mocowany do sufitu 110″14 800,00 €4 800,00 €5 136,00 €
Głośnik sufitowy 45W Ci 160.2QS2269,00 €538,00 €575,66 €
Głośnik ścienny kina 150W31 037,00 €3 111,00 €3 328,77 €
Panel 8,4″13 837,39 €3 837,39 €4 106,01 €
Panel 8,4″ – stacja dokująca1504,70 €504,70 €540,03 €
Projektor SIM2 HT380111 800,00 €11 800,00 €12 626,00 €
Subwoofer 25002492,99 €985,98 €1 055,00 €
0,02 – Hall – piwnica
  843 €902 €
Głośnik sufitowy 45W Ci 160.2QS2269,00 €538,00 €575,66 €
0,04 – Pralnia  753 € 805 €
Głośnik sufitowy 45W Ci 160.2QS2269,00 €538,00 €575,66 €
Przycisk BIQ 4x LCD IR – biały1304,67 €304,67 €326,00 €
0,08 – Kuchnia  2 105 €2 252 €
Głośnik sufitowy 45W Ci 160.2QS2269,00 €538,00 €575,66 €
Panel 3,6″ ścienny11 263,84 €1 263,84 €1 352,31 €
Panel 3,6″ ścienny – puszka do ścian z cegły152,36 €52,36 €56,03 €
Termostat (z portem)1250,80 €250,80 €268,36 €
0,11 – Rozdzielnice   26 965 €28 853 €
Adagio – Media System +Video111 103,42 €11 103,42 €11 880,66 €
Adagio – odbiornik Audio Cat52150,16 €300,32 €321,34 €
Adagio – Rozszerzenie multiroom 10->12x45W22 423,40 €4 846,80 €5 186,07 €
Adagio – Serwer 2x – 160GB14 442,20 €4 442,20 €4 753,15 €
Emiter IR1250,05 €600,64 €642,68 €
Konwerter Wideo & Stereo Audio -> UTP CAT 53162,77 €488,31 €522,49 €
Podłączenie rozdzielnicy do instalacji1500,00 €500,00 €535,00 €
Sprzęgło CRESTRON <-> EIB z integracją11 858,80 €1 858,80 €1 988,92 €
Szafa RACK duża z ochronnikami12 824,88 €2 824,88 €3 022,62 €
1,04 – Pokój dzienny   5 257 €5 625 €
Głośnik sufitowy Ci 200.3QR2376,26 €752,52 €805,20 €
Konwerter UTP CAT 5 -> Wideo & Stereo Audio1162,77 €162,77 €174,16 €
Panel 8,4″13 837,39 €3 837,39 €4 106,01 €
Panel 8,4″ – stacja dokująca1504,70 €504,70 €540,03 €
1,05 – Garderoba  881 €943 €
Głośnik sufitowy 45W Ci 160.2QS2269,00 €538,00 €575,66 €
Przycisk BIQ 3x LCD – biały z cz. IR (z portem)1343,13 €343,13 €367,15 €
1,1 – Jadalnia  753 €805 €
Głośnik sufitowy Ci 200.3QR2376,26 €752,52 €805,20 €
1,11 – Salon  7 367 €7 882 €
Adagio – interfejs dla iPod1704,91 €704,91 €754,26 €
Głośnik sufitowy Ci 200.3QR2376,26 €752,52 €805,20 €
Panel 3,6″ ścienny11 263,84 €1 263,84 €1 352,31 €
Panel 3,6″ ścienny – puszka do ścian z cegły152,36 €52,36 €56,03 €
Panel 8,4″13 837,39 €3 837,39 €4 106,01 €
Panel 8,4″ – stacja dokująca1504,70 €504,70 €540,03 €
Termostat (z portem)1250,80 €250,80 €268,36 €
1,12 – Salon  753 €805 €
Głośnik sufitowy Ci 200.3QR2376,26 €538,00 €575,66 €
1,15 – Rekreacja  1 698 €1 816 €
Głośnik sufitowy 45W Ci 160.2QS2269,00 €538,00 €575,66 €
Odbiornik fal radiowych1454,65 €454,65 €486,47 €
Pilot radiowy1704,91 €704,91 €754,26 €
1,19 – Siłownia  2 138 €2 288 €
Głośnik sufitowy 45W Ci 160.2QR2285,68 €571,36 €611,36 €
Panel 3,6″ ścienny11 263,84 €1 263,84 €1 352,31 €
Panel 3,6″ ścienny – puszka do ścian z cegły152,36 €52,36 €56,03 €
Termostat (z portem)1250,80 €250,80 €268,36 €
1,2 – Łazienka  979 €1 048 €
Głośnik sufitowy 45W Ci 160.2QS2269,00 €538,00 €575,66 €
Przycisk BIQ 5x LCD – biały z cz. IR (z portem)1441,45 €441,45 €472,35 €
2,02 – Sypialnia  2 411 €2 580 €
Głośnik sufitowy 45W Ci 160.2QS2269,00 €538,00 €575,66 €
Konwerter UTP CAT 5 -> Wideo & Stereo Audio1162,77 €162,77 €174,16 €
Pilot LCD WiFi ze stacją dokującą11 710,00 €1 710,00 €1 829,70 €
2,03 – Łazienka  538 €576 €
Głośnik sufitowy 45W Ci 160.2QS2269,00 €538,00 €575,66 €
2,05 – Pokój dziecięcy  2 138 €2 288 €
Głośnik sufitowy 45W Ci 160.2QR2285,68 €571,36 €611,36 €
Panel 3,6″ ścienny11 263,84 €1 263,84 €1 352,31 €
Panel 3,6″ ścienny – puszka do ścian z cegły152,36 €52,36 €56,03 €
Termostat (z portem)1250,80 €250,80 €268,36 €
2,09 – Pokój gościnny  163 €174 €
Konwerter UTP CAT 5 -> Wideo & Stereo Audio1162,77 €162,77 €174,16 €
2,1 – Rekreacja  2 138 €2 288 €
Głośnik sufitowy 45W Ci 160.2QR2285,68 €571,36 €611,36 €
Panel 3,6″ ścienny11 263,84 €1 263,84 €1 352,31 €
Panel 3,6″ ścienny – puszka do ścian z cegły152,36 €52,36 €56,03 €
Termostat (z portem)1250,80 €250,80 €268,36 €
2,11 – Łazienka  538 €576 €
Głośnik sufitowy 45W Ci 160.2QS2269,00 €538,00 €575,66 €
2,13 – Sypialnia III  2 138 €2 288 €
Głośnik sufitowy 45W Ci 160.2QR2285,68 €571,36 €611,36 €
Panel 3,6″ ścienny11 263,84 €1 263,84 €1 352,31 €
Panel 3,6″ ścienny – puszka do ścian z cegły152,36 €52,36 €56,03 €
Termostat (z portem)1250,80 €250,80 €268,36 €
2,15 – Sypialnia II  2 138 €2 288 €
Głośnik sufitowy 45W Ci 160.2QR2285,68 €571,36 €611,36 €
Panel 3,6″ ścienny11 263,84 €1 263,84 €1 352,31 €
Panel 3,6″ ścienny – puszka do ścian z cegły152,36 €52,36 €56,03 €
Termostat (z portem)1250,80 €250,80 €268,36 €





Zbiorcze zestawienie składników instalacji Audio/Video
ETAP I – Analiza potrzeb i projekt systemuWartość nettoWartość brutto
Analiza potrzeb i wymagań klienta oraz opracowanie koncepcji systemu300,00 €321,00€

Wykonanie projektu instalacji audio/video multiroom

1100,00 €1177,00 €

ETAP II – Ułożenie instalacji (z materiałami) LiczbaCenaWartość nettoWartość brutto
Ułożenie okablowania   wycena wg firmy instalacyjnej

ETAP III – Rozdzielnice elektryczneLiczba CenaWartość nettoWartość brutto
Adagio – Media System +Video111 103,42 €11 103,42 €11 880,66 €
Adagio – odbiornik Audio Cat52150,16 €300,32 €321,34 €
Adagio – Rozszerzenie multiroom 10->12x45W22 423,40 €4 846,80 €5 186,07 €
Adagio – Serwer 2x – 160GB 14 442,20 €4 442,20 €4 753,15 €
Konwerter Wideo & Stereo Audio -> UTP CAT 53162,77 €488,31 €522,49 €
Sprzęgło CRESTRON <-> EIB z integracją11 858,80 €1 858,80 €1 988,92 €
Szafa RACK duża z ochronnikami12 824,88 €2 824,88 €3 022,62 €
Podłączenie rozdzielnicy do instalacji1500,00 €500,00 €535,00 €
Wartość rozdzielnic z urządzeniami    26 364,72 €28 210,25 €

ETAP IV – Osprzęt w pomieszczeniachLiczbaCenaWartość nettoWartość brutto
 Adagio – interfejs dla iPod 1 704,91 € 704,91 € 754,26 €
 Czujka ruchu z blokadą (z portem) -1 210,63 € -210,63 € -225,37 €
 Ekran mocowany do sufitu 110″ 1 4 800,00 € 4 800,00 € 5 136,00 €
 Emiter IR 12 50,05 € 600,64 € 642,68 €
 Głośnik sufitowy 45W Ci 160.2QR 10 285,68 € 2 856,80 € 3 056,78 €
 Głośnik sufitowy 45W Ci 160.2QS  22 269,00 € 5 918,00 € 6 332,26 €
 Głośnik sufitowy Ci 200.3QR 8 376,26 € 3 010,08 € 3 220,79 €
 Głośnik ścienny kina 150W  3 1 037,00 € 3 111,00 € 3 328,77 €
 Konwerter UTP CAT 5 -> Wideo & Stereo Audio 3 162,77 € 488,31 € 522,49 €
 Odbiornik fal radiowych 1 454,65 € 454,65 € 486,47 €
 Panel 3,6″ ścienny 81 263,84 € 10 110,70 € 10 818,45 €
 Panel 3,6″ ścienny – puszka do ścian z cegły 8 52,36 € 418,88 € 448,20 €
 Panel 8,4″  2 3 837,39 € 7 674,79 € 8 212,02 €
 Panel 8,4″ – stacja dokująca 2 504,70 € 1 009,04 € 1 080,06 €
 Pilot LCD WiFi ze stacją dokującą 1 1 710,00 € 1 710,00 € 1 829,70 €
 Pilot radiowy 1 704,91 € 704,91 € 754,25 €
 Projektor SIM2 HT380 1 11 800,00 € 11 800,00 € 12 626,00 €
 Przycisk BIQ 3x – biały -1 90,11 € -90,11 € -96,42 €
 Przycisk BIQ 3x LCD – biały z cz. IR (z portem) -5 320,53 € -1 602,65 € -1 714,84 €
 Przycisk BIQ 4x LCD – biały z cz. IR (z portem) -1 381,72 € -381,72 € -408,44 €
 Przycisk BIQ 4x LCD IR – biały  1 304,67 € 304,67 €  326,00 €
 Przycisk BIQ 5x LCD – biały z cz. IR (z portem) -1 418,85 €  -418,85 €  -448,17 €
 Subwoofer 2500 2 492,99 € 985,98 € 1 055,00 €
 Termostat (z portem) 8   250,80 € 2 006,40 €  2 146,85 €
 Wartość urządzeń w pomieszczeniach   55 966,15 €  59 883,78 €

 ETAP V – Montaż i programowanie urządzeń, uruchomienie systemu    Wartość netto Wartość bruttoo
 Montaż osprzętu 360 2,60 € 936,00 € 1 001,52 €
 Opracowanie i programowanie funkcji podstawowych   4 116,54 €   4 404,70 €
 Uruchomienie systemu i funkcji dodatkowych 4 116,54 € 4 404,70 €
 Szkolenie, aktualizacja dokumentacji, aktualizacja systemu po odbiorze  gratis
 Wartość montażu i programowania urządzeń, uruchomienia systemu 9 169,09 €   9 810,92 €

Razem wartość Systemu Audio/Video92 900 €99 403 €
W przypadku zakupu przez firmę możliwe jest odliczenie podatku VAT oraz wpisanie urządzeń i usług w koszty, co może spowodować obniżenie realnego kosztu do: 75 249 €
